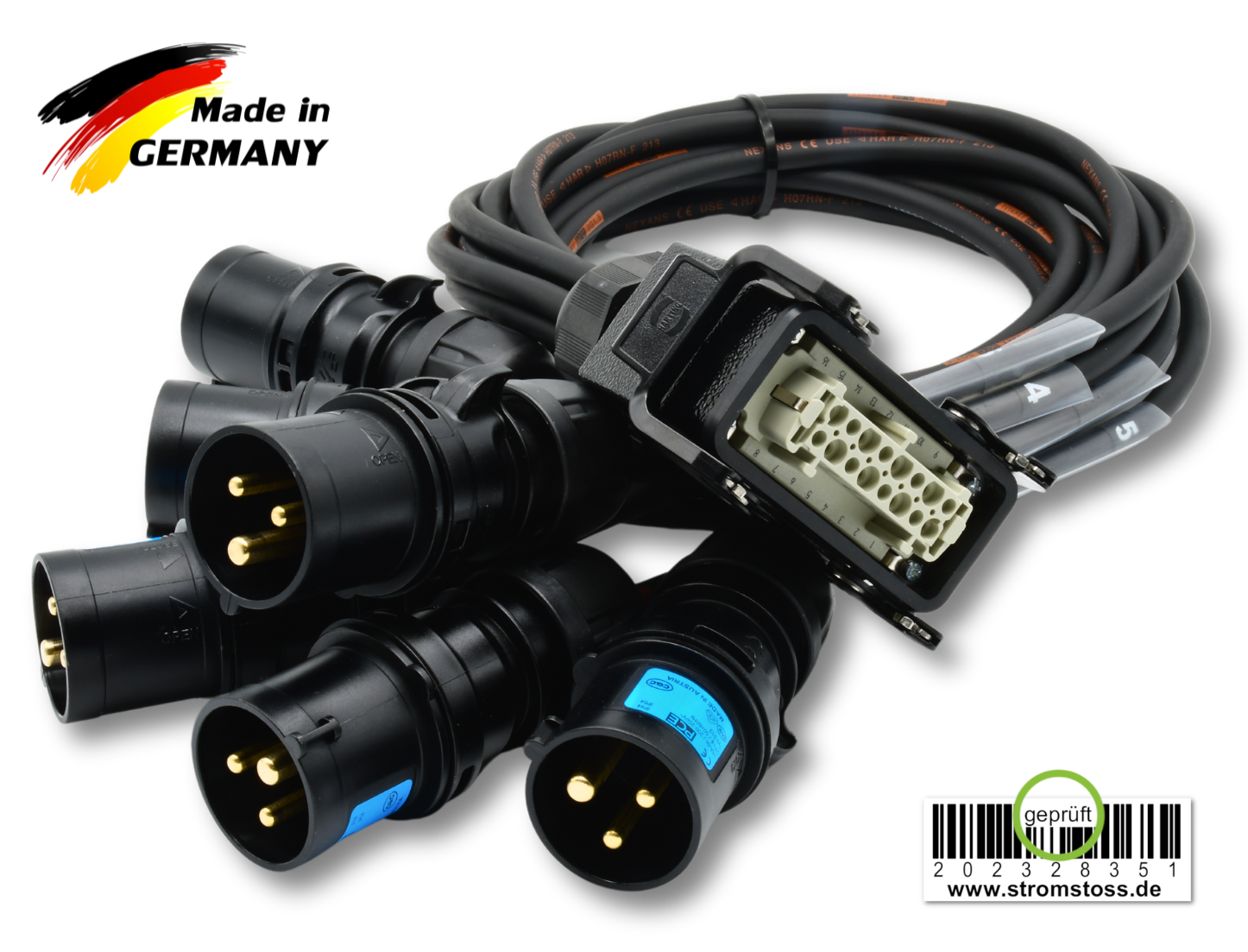

Lastmulticore-Splitting  / 16A 3p 230V - Auflösung - 6kanal

HARTING B16 Kupplungsgehäuse (schwarz)
mit Querverriegelungsbügeln und Gummidichtung
je nach Ausführung mit HAN 16E Stift- bzw. Buchseneinsatz (16pol)

Spezial-Kabelverschraubung (Zugentlastung TypA) mit
Mehrfachdichteinsatz zur separaten Einführung und Zugentlastung
jeder einzelnen Leitung!

Art: 1170310-01
6 x PCE 16A 3p 230V Kupplung an je
ca. 1.0m  TITANEX  (H07RN-F)  3G1.5mm²
je Leitung 1 x transp. Schrumpfschlauch zur nachträglichen Kabelmarkierung
sowie Kanalbezeichnung (1-6) mit bedrucktem Schrumpfschlauch in schwarz

Art: 1170311-01
6 x PCE 16A 3p 230V Stecker an je
ca. 1.0m  TITANEX  (H07RN-F)  3G1.5mm²
je Leitung 1 x transp. Schrumpfschlauch zur nachträglichen Kabelmarkierung
sowie Kanalbezeichnung (1-6) mit bedrucktem Schrumpfschlauch in schwarz

Pinbelegung:
Kanal 1 - Pin 1/9+PE
Kanal 2 - Pin 2/10+PE
Kanal 3 - Pin 3/11+PE
Kanal 4 - Pin 4/12+PE
Kanal 5 - Pin 5/13+PE
Kanal 6 - Pin 6/14+PE

(HAN-Pins 7/8+15/16 nicht belegt)
(andere Pin-Belegung nach Absprache möglich)

Individuelle Längen (z.B. kaskadiert) auf Anfrage!

Schon gewusst?
Dieser Artikel wird von uns vor Auslieferung stückgeprüft!
Das Prüfprotokoll inkl. Messwerten zu diesem Artikel wird bei
uns archiviert und kann (optional) anhand des bei Auslieferung
auf dem Artikel befindlichen EAN-Codes bzw. der eindeutigen
Prüfnummer jederzeit bei uns angefordert werden!
