NC5MRX
5-poliger Winkelkabelstecker, vernickeltes Gehäuse, Silber beschichtete Kontakte
Features & Benefits
- Sehr schlanker rechtwinkliger Kabelstecker

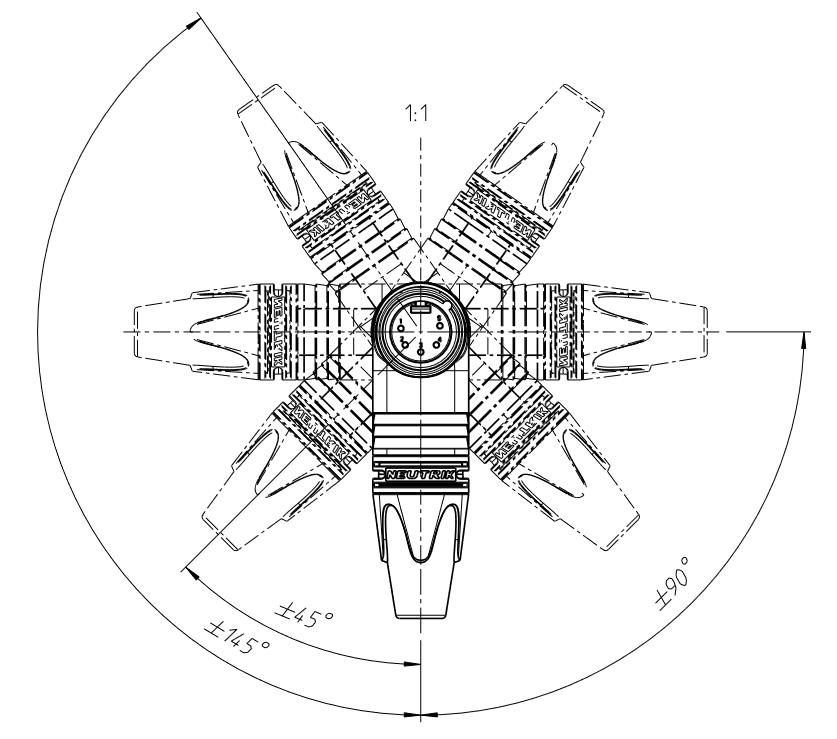

- 7 wählbare Kabelauslasspositionen
- Male Stecker ohne "Verriegelungsfenster" für mehr Robustheit und verbesserte Haltbarkeit
- Verbesserte Spannzangen Zugentlastung hält noch höheren Zugkräften stand und vereinfacht die Montage
- Tülle mit Polyurethan Knickschutz
- Codierung und Markierung durch farbige Ringe und Knickschutztüllen möglich
- Schlankes und ergonomisches Design - hochwertig und handlich
Technische Informationen
Titel
|
NC5MRX |
| Verbindungstyp |
XLR |
| Geschlecht |
male |
Kapazität zwischen Kontakten
|
≤ 7 pF |
| Durchgangswiderstand |
≤ 3 mΩ |
| Durchschlagsfestigkeit |
1,5 kVdc |
| Isolationswiderstand |
> 2 GΩ (initial) |
| Nennstrom pro Kontakt |
7,5 A |
| Nennspannung |
< 50 V |
Kabeldurchmesser
|
3.5 - 8.0 mm |
| Einsteckkraft |
≤ 20 N |
| Einsteckkraft |
≤ 20 N |
| Lebensdauer |
> 1000 mating cycles |
| Leiterquerschnitt |
max. 1.0 AWG |
| Leiterquerschnitt |
max. 18 AWG |
| Anschlussart |
Solder contacts |
| Verriegelung |
Latch lock |
Knickschutz
|
Polyurethan |
| Kontaktbeschichtung |
2 µm Ag |
| Kontakte |
Brass (CuZn39Pb3) |
| Einsatz |
Polyamide (PA 66) |
| Verriegelungselement |
Zinc diecast (ZnAl4Cu1) |
| Gehäuse |
Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung |
Nickel |
| Zugentlastung |
Polyacetal (POM) |
Entflammbarkeit
|
UL 94 V-0 |
| Normenkompatibilität |
IEC 61076-2-103 |
| Schutzklasse |
IP 40 |
| Lötbarkeit |
Complies with IEC 68-2-20 |
| Temperaturbereich |
-30 °C to +80 °C |
